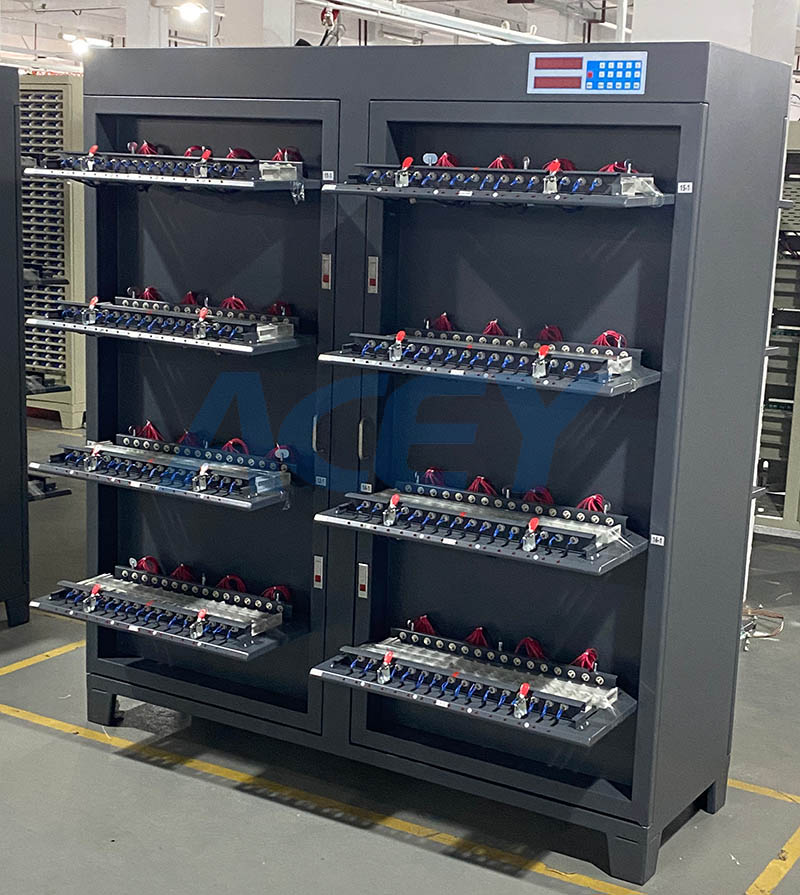

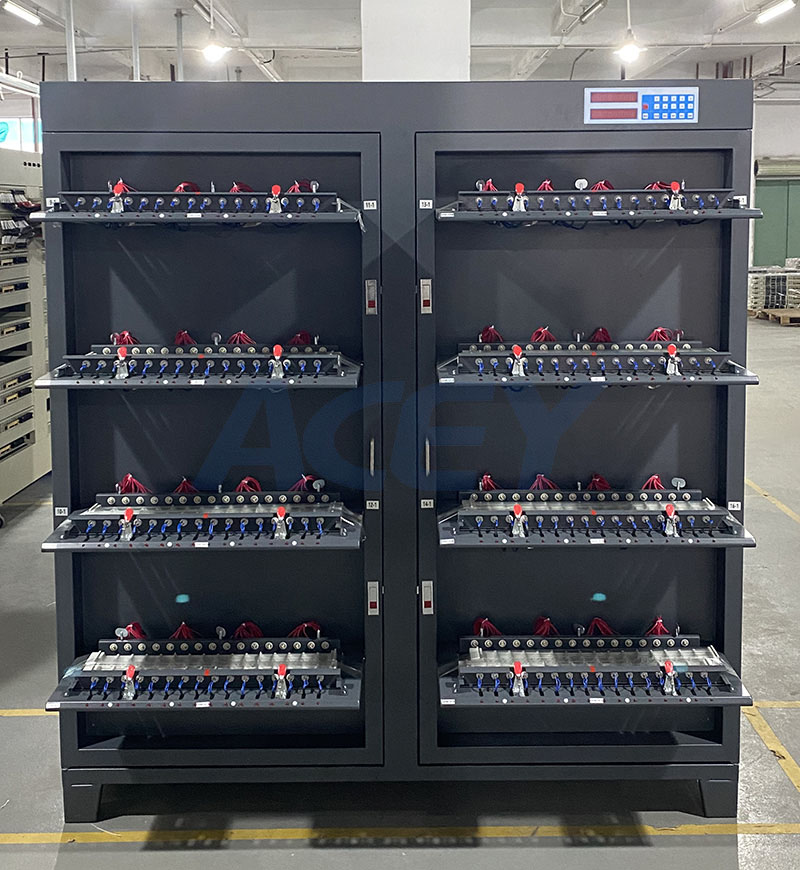

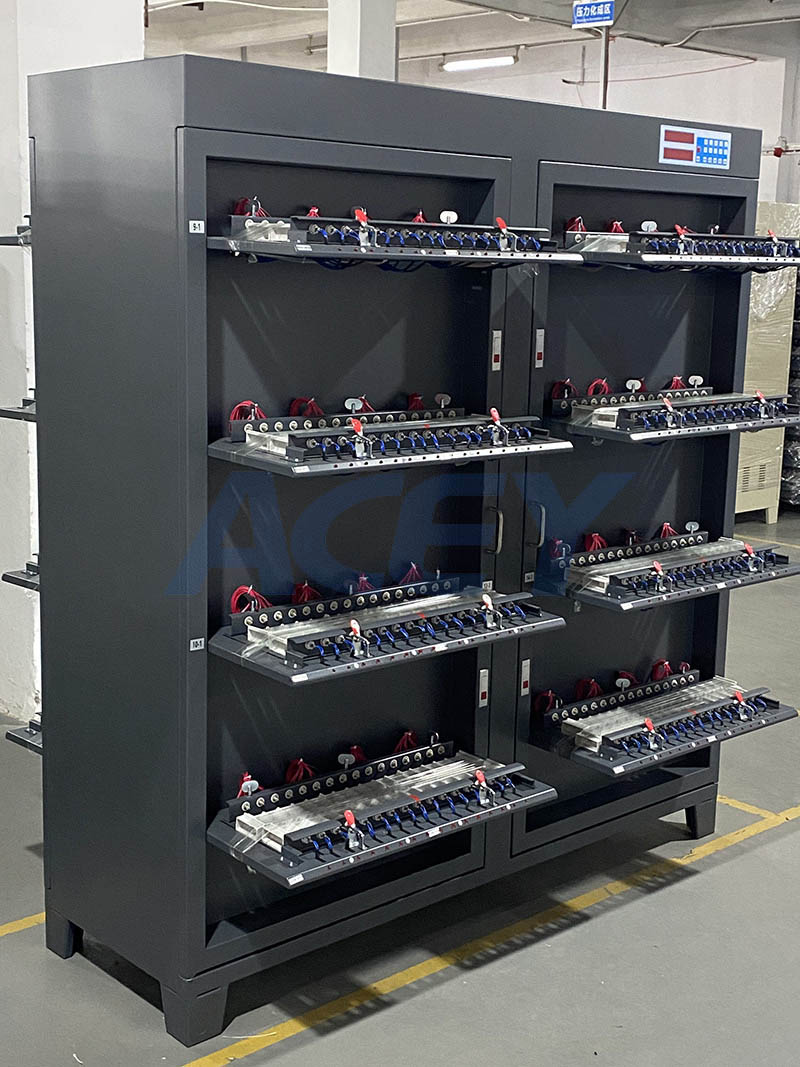

256 Saluran 5V 10A 20A Mesin penilaian kapasitas baterai untuk 32140 33140 Bak Gotion Eve Catl Cylinder Cell
Deskripsi produk
Mesin penilaian kapasitas baterai 256-channel ini yang dirancang untuk jenis sel baterai silinder tertentu seperti 32140, 33140 dari berbagai produsen seperti BAK, Gotion, Eve, CATL, atau sel-sel serupa lainnya akan menjadi peralatan yang sangat khusus yang digunakan dalam pembuatan baterai dan kontrol kualitas.
Jenis mesin ini digunakan untuk menilai dan mengklasifikasikan sel baterai individu berdasarkan kapasitasnya, yang merupakan parameter penting untuk memastikan kualitas dan kinerja paket baterai.
Fitur peralatan dan struktur penampilan
Fitur Sistem:
Titik tunggal tunggal independen, arus konstan independen dan sumber tegangan konstan, stabil tanpa dampak.
Fungsi seperti Start, Stop, Pause, Resume dan Perlindungan dapat direalisasikan.
Akurasi peralatan adalah 0,05%, waktu perekaman data adalah 1 detik/waktu, dan stabilitasnya tinggi.
Perangkat lunak ini memiliki fungsi yang kuat dan antarmuka manusia-mesin yang ramah.
Antarmuka uji empat kawat untuk memastikan akurasi pengukuran yang tinggi.
Konsep desain modular, mudah dipelihara.
Struktur peralatan ini terutama terdiri dari bagian -bagian berikut:
1. Papan CPU independen, papan keyboard ganda, Kontrol Pengiriman Terpadu Seluruh Kabinet;
2,8-channel arus konstan dan modul kontrol tegangan konstan;
3. Modul inverter AC/DCbidectional;
4. Mode Penjepit Otomatis dan Penjepit Otomatis (Silinder).
Struktur Sistem dan Prinsip Kerja
Komposisi Sistem
1. Baterai lithium dikonversi menjadi peralatan kapasitas.
2.Computer dengan antarmuka USB (bawa sendiri).
3.USB ke 485 Antarmuka Converter atau lima jenis jalur komunikasi dan kepala kristal.
4. Sistem Pemindaian Battery.
5. Perangkat Lunak Produk Shengchuang.
Prinsip Sistem
|
Peralatan terhubung dan dikendalikan oleh komputer untuk mengirim perintah dan mengumpulkan data; |
|
|
Keyboard dapat mengoperasikan peralatan secara manual untuk menampilkan parameter dan status; |
Dewan arus konstan diperintahkan oleh CPU dan memiliki fungsi tegangan arus dan konstan yang konstan; |
|
Ketika baterai diisi, catu daya dua arah mengonversi arus bolak-balik menjadi arus searah 14V, melalui papan arus konstan untuk mewujudkan kontrol pengisian dan deteksi baterai; |
Ketika baterai habis, prosesnya berlawanan dengan proses pengisian. |
|
Pertama, tegangan baterai dinaikkan menjadi 15V melalui papan arus konstan, dan kemudian catu daya dua arah mengubah arus searah menjadi arus bolak-balik dan memasukkannya secara langsung. |
ke dalam jaringan distribusi daya AC dari pabrik, sehingga mewujudkan umpan balik energi dari energi listrik pelepasan baterai. |
|
Efek penghematan daya yang signifikan: Menurut pengukuran aktual, konsumsi daya perangkat selama pengisian lebih dari 40%lebih rendah dari perangkat tradisional, tingkat penghematan daya yang komprehensif lebih dari 60%, dan konsumsi daya lebih dari 60%, menghemat banyak biaya untuk produsen baterai. |
Parameter teknis utama |
|
Struktur peralatan |
Jumlah saluran perangkat |
|
Seluruh mesin memiliki total 256 saluran |
Ukuran |
|
L1684*W1091*H1640 |
Warna sasis Black abu -abu standar (dapat disesuaikan) |
|
Bentuk perlengkapan |
|
|
Perlengkapan yang disesuaikan, menggunakan struktur palet, klem terbuka silinder. Jarak perlengkapan |
|
|
37mm |
Mendukung spesifikasi baterai Panjang: 120-185mm; |
|
Diameter: 34/35mm |
Mode Kontrol Saluran |
|
Setiap baterai memiliki arus konstan independen dan sumber tegangan konstan, yang stabil dan tanpa dampak. |
≥0.99 |
|
bisa diwujudkan Mulai, Berhenti, Jeda, Lanjutkan dan Lindungi Setiap saluran memiliki tegangan konstan independen dan kontrol perangkat keras arus konstan |
≤2% |
|
sirkuit |
Kekuatan kerja |
|
Akurasi arus pengisian daya dan pemberhentian setiap saluran dapat dikalibrasi secara otomatis |
<1% |
|
perangkat lunak |
Faktor daya |
|
Sistem tiga fase lima fase AC380Vâ ± 10%, 50Hz |
AC tingkat distorsi arus |
|
Kekuatan Departemen Efisiensi Indeks |
1. Konsumsi daya kerja Biaya  ¥ 80%, debit â ¥ 70% Tingkat kegagalan peralatan 2. Lingkungan kerja Suhu -10 ~ 40, kelembaban relatif 80% Metode pendinginan Asupan udara alami, knalpot ke atas Kekuatan |
|
Bagian |
|
|
Perlindungan |
Fungsi |
|
Tegangan kisi |
kelebihan batas |
|
perlindungan |
Kekuatan |
|
kisi |
frekuensi |
|
kelebihan batas |
perlindungan |
|
Parameter saluran |
Kisaran pengukuran tegangan |
|
DC 0 ~ 5V |
Kisaran tegangan baterai |
|
Mengisi DC 0 ~ 4.5V; |
Pelepasan DC 4.5 ~ 2V ～Kisaran tegangan konstan ～DC 2 ~ 4.5V |
|
Akurasi tegangan |
 ± (0,5 ° membaca+0,5 ° skala penuh), |
|
Resolusi kontrol tegangan |
0.1mv |
|
Resolusi Pengambilan Sampel Tegangan |
0.1mv |
|
Stabilitas tegangan |
 ¤ (± 1mv) |
|
Kisaran saat ini |
Mengisi DC 50MA |
|
20a; |
Pelepasan DC 50MA |
20a
