512 Saluran 5V 6A BFGS Tester Kapasitas Kapasitas Sel

512 Saluran 5V 6A BFGS Tester Kapasitas Kapasitas Sel

Perkenalan

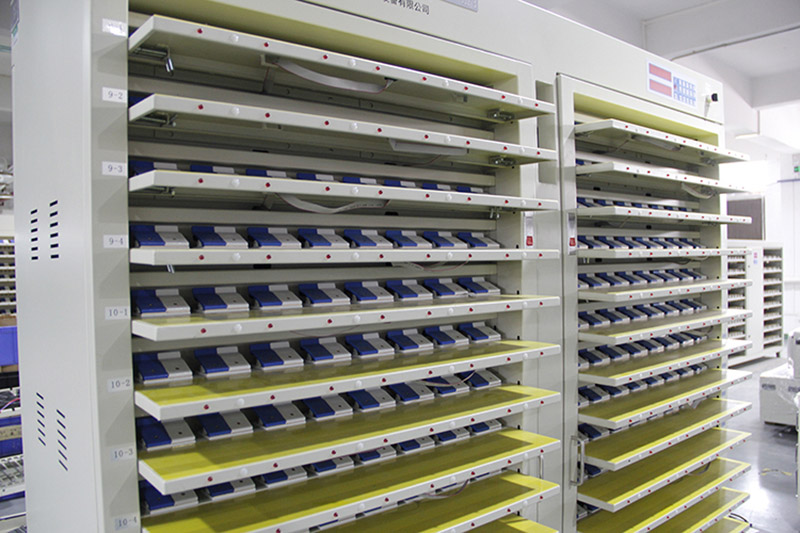

Peralatan ini terutama terdiri dari komputer, antarmuka komunikasi dan kabinet deteksi baterai.

Kabinet pengujian baterai terdiri dari papan termasuk perlengkapan dan perlengkapan, arus konstan dan sumber tegangan konstan, sirkuit kontrol register, sirkuit pengambilan sampel, komputer mikro chip tunggal dan panel kontrol.

Fitur

1. Setiap perangkat dapat melakukan pengisian tegangan arus konstan dan konstan dan uji pelepasan arus konstan pada 512 baterai yang memenuhi kisaran tegangan.

2. Penemuan ini mematenkan catu daya tegangan konstan konstan diadopsi, dan beralih dari arus konstan ke tegangan konstan tidak memiliki dampak, yang terutama cocok untuk persyaratan pengisian baterai lithium-ion.

3. Peralatan mengadopsi komputer chip tunggal AVR sebagai pusat kontrol, dan dengan sirkuit pengambilan sampel periferal, dapat dikontrol oleh komputer tingkat atas.

Ketika terhubung ke komputer, ia dapat menyimpan kurva pengisian dan pelepasan lengkap dari semua saluran, atau dapat dipisahkan dari komputer tingkat atas dan dioperasikan melalui panel kontrol.

Arus konstan dan pengisian tegangan konstan, uji pelepasan arus konstan, penyortiran berdasarkan waktu, dll.

4. Setiap baterai sepenuhnya memiliki arus konstan independen dan sumber tegangan konstan, yang mandiri dan tidak saling mempengaruhi.

5. Tegangan setiap baterai terdeteksi secara real time.

Saat mengisi daya, pertama kali dibebankan dengan arus konstan.

Ketika tegangan baterai mencapai nilai yang ditetapkan, ia akan dengan lancar beralih ke pengisian tegangan konstan.

Ketika waktu yang ditetapkan atau kondisi terminasi saat ini dipenuhi, pengisian daya berakhir.

Dalam pelepasan arus konstan, ketika tegangan baterai lebih rendah dari nilai yang ditetapkan, ujung pelepasan dan indikator baterai yang sesuai menyala.

6. Dengan fungsi perlindungan kegagalan daya, dapat terus berjalan setelah aliran kerja asli terhubung.

7. Tabung daya mengadopsi 50N06, yang cocok untuk baterai yang membutuhkan tegangan pelepasan yang lebih rendah, seperti baterai lithium besi fosfat.

8. Komputer atas dapat mengatur 32 parameter langkah dan 256 siklus, dan setiap komputer atas dapat dihubungkan ke 1-10 set sistem komputer chip tunggal (10 set atau kurang disarankan).

9. Mendukung fungsi perangkat lunak.

a) Antarmuka operasi grafis digunakan untuk menampilkan tegangan, arus, waktu, kapasitas dan data lain dari setiap baterai, dan status kerja yang sesuai dan kondisi abnormal ditampilkan dalam berbagai warna;

b) indikasi kapasitas baterai segmen (hingga 100 segmen);

c) Titik data dapat dicatat sesuai dengan kondisi perubahan tegangan, arus dan waktu untuk membentuk data kurva pengisian dan pelepasan lengkap.

Interval waktu titik data kurva kurang dari 4 detik

d) berbagai kondisi (kapasitas, waktu, tegangan sirkuit terbuka, platform pelepasan, dll.) Untuk fungsi penyortiran baterai;

e) Perhitungan otomatis rasio pengisian arus konstan, kehilangan kapasitas, efisiensi pelepasan, tegangan rata -rata, tegangan median dan data lainnya;

f) Pengaturan Otoritas Operator, Operasi Hierarkis;

g) dapat menampilkan diagram kurva muatan dan pelepasan dan diagram siklus;

Parameter

Nomor Saluran Perangkat: 512 Saluran (Kontrol CPU Tunggal)

Kisaran arus konstan: 0,03 ~ 6a, resolusi 1mA

Akurasi Pengukuran Saat Ini: ± 0,1%FS

Pengambilan Sampel Akurasi Saat Ini: ± 0,1%FS

Kisaran Pengukuran Tegangan: 0 ~ 5V, Resolusi 1MV

Akurasi Pengukuran Tegangan: ± 0,1%FS

Range Tegangan Biaya dan Debit: Biaya: 0 ~ 4.5V, Discharge: 4.5 ~ 2V

Rentang Pengaturan Tegangan Tegangan Konstan: 3 ~ 4.5V

Akurasi Pengaturan Tekanan Konstan: ± 0,1%FS
